خط تشريح الصاج 1 إلى 6مم، 2 إلى 8مم، 3 إلى 10مم

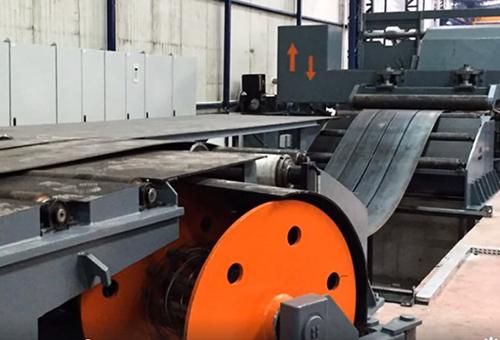

خط تقطيع الصاج إلى شرائح (slitting line) يستخدم لتقطيع أشرطة لفائف الصاج ذات سمك متوسط إلى العديد من الشرائح الرقيقة بقياسات محددة. الشرائح المقطعة يتم بعد ذلك إعادة لفها إلى لفائف، حيث تكون جاهزة للاستخدام فيما بعد في إنتاج المواسير الملحومة، قطاعات التشكيل على البارد، وعمليات الكبس.
الخطوط مكونة من قواطع (slitters) ذات دقة عالية، بحيث تحقق التغيير السريع لعدة القواطع، جهاز الشد، ووحدة إعادة اللف.

تحميل لفة الصاج →الفك اللفة بواسطة حاملة مزدوجة →نغذية طرف اللفة والتجريف →التغذية بالأسطوانات الضاغطة المزدوجة\التسوية بخمس أسطوانات→قطع الحواف→ وحدة تخزين اللفة 1 → تسوية الشريط →التقطيع بالقرص →لف الشريط →وحدة تخزين اللفة 2 →الفاصل المسبق\وحدة الشد →الفاصل، إعادة اللف →تفريغ اللفة →التحكم الهيدروليكي →التحكم الكهربائي

ملاحظة: كل خط إنتاج صمم بدقة وصنع وفقاً لمتطلبات العملاء، لذلك نحن لدينا القدرة على توفير أفضل خطوط الإنتاج لعملائنا والتي تتلائم مع احتياجاتهم. من فضلك لا تتردد في الاتصال بنا للحصول على المزيد من المعلومات.

• لفائف الصاج متوسط السمك يكون وزنها في العادة حوالي 30 طن. في هذه الحالة، يكون هناك حاجة لاستخدام وحدة التحميل المزدوجة لتحميل اللفائف الثقيلة. وحدات التحميل المزدوجة تنتج بثلاث معايير لكي تتوافق مع ثلاث معايير دولية مختلفة للقطر الداخلي للفائف: Φ508 مم،Φ610 مم، وΦ760 مم. في مفس الوقت، وحدة التحميل المزدوجة يمكن صناعتها بقلب ثنائي وبدون خطوات بهدف دعم وفك نطاق واسع من لفائف الصاج ذات أقطار داخلية مختلفة، حيث يكون نطاقها منΦ480 إلىΦ800 مم لماكينات تقطيع صفائح الفولاذ الخاصة.
• هناك واحدة أو أثنتين من وحدات تخزين اللفة المستخدمة في خطوط تشريح الصاج، حيث تعتمد على أقل سمك، سرعة التقطيع إلى شرائح، والعوامل الأخرى. كل وحدة تخزين تركب في العادة بعد وحدة التقطيع، ولكن قبل وحدة الشد.
• وفقاً للوظائف ومتطلبات المتانة لكل وحدة تشريح، نحن نستخدم التركيبة والمواد المناسبة للحصول على إنتاج بجودة عالية لكل وحدة في خط تقطيع لفائف الصاج إلى شرائح.
• المادة الممتازة وقياسات سكين القرص الدقيق، الفواصل، والحلقات المطاطية على محور التقطيع لماكينة تقطيع الفولاذ إلى شرائح لضمان حدووث نتوءات، تحدبات الصغيرة (±0.01 مم\متر)، عدة التصاق السكين، ودقة عرض الشريحة (±0.05 مم).
• وحدة لف فضلات الحواف المركبة على ماكينة تقطيع الشرائح للصاج تستخدم محرك بعزم، لضمان انتظام وتزامن لف فضلات الحواف.
• نحن نوصي بشدة باستخدام وحدة تقطيع الصاج المزدوجة إلى شرائح، وذلك لسرعة تغيير السكين. عندما واحد من ماكينات التقطيع الشرائحي تكون في التشغيل، فإن المستخدمين يمكنهم تركيب سكاكين أخرى إلى الأخرى، وبذلك يكون التغيير لمواقع لخططي التقطيع بغرذ التشغيل المستمر.
• أسطواناتي الكبس يتم تركيبها على كل معدة بنمط متوالي، تتبع كل وحدة تخزين للملف لمنع حالة رؤوس الأشرطة من فشلها في دخولها للفجوة أثناء التغذية لرأس الشريط خلال خط تقطيع الصاج للشرائح.
• فاصل اللفة والدعامات السفلية للمكبس تركب على وحدة إعادة اللف والتشغل بآلية هيدردوليكية. كبس كتلة إعادة اللف بإحكام، والتحريك الأوتوماتيكي إلى أعلى لزيادة قطر إعادة اللف.
